事業内容
BUSINESS
基板実装
表面実装(SMT)
最新鋭の設備を保有し、高密度実装が可能
- 製品サイズ
- MAX 450mm×350mm/Min 50mm×50mmまで可能
- 部品サイズ
- チップ部品：0603以上(0402以下は要相談)
- 板厚
- t=1.2mm~2.0mm (左記以外の板厚は要相談)
手付けはんだ・コーティング
手はんだ工程においては、社内資格を制定。
コーティングにつきましては、コーティング装置を導入し自動化を進めています。
主要設備
X線検査装置

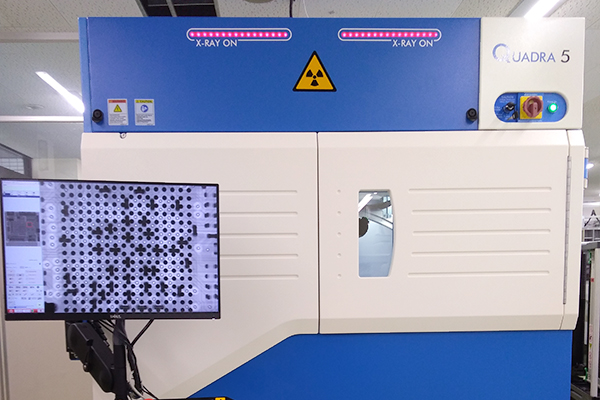

Nordson製：Quadra5
「目に見えない部分」の「半田状況」や「部品内部の状態」をX線で透過し、確認できる装置です。BGA,NonLEAD部品などの半田部の検査で使用しています。部品不良解析等にも活用できます。
半田印刷機

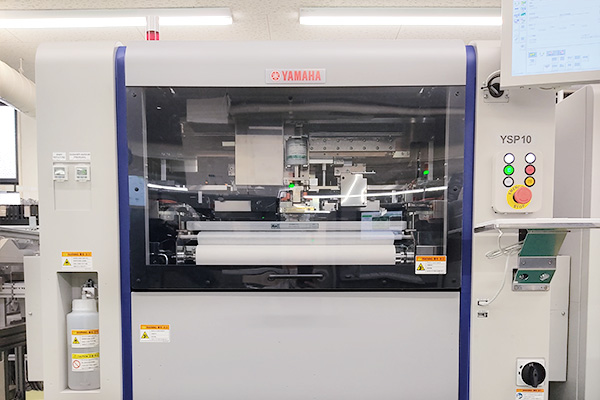

YAMAHA製：YSP10
クリーム半田の印刷機です。この装置で基板上に半田を塗布します。
半田印刷検査装置

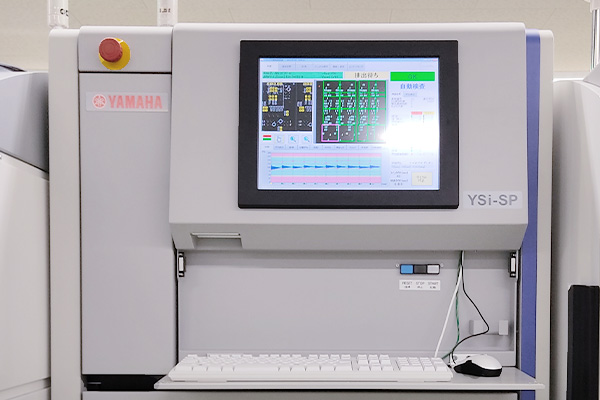

YAMAHA製：YSi-SP
3D高速ハンダ印刷検査装置です。半田量を計測し、問題がないか検査します。
マウンタ―

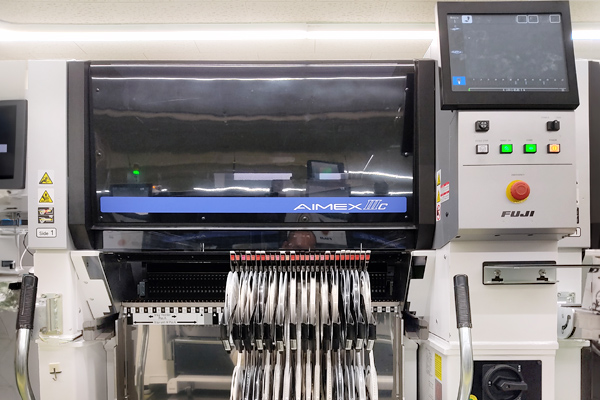

FUJI製：AIMEX Ⅲc
チップ部品、リード部品を基板上に搭載します。
リフロー前外観検査装置

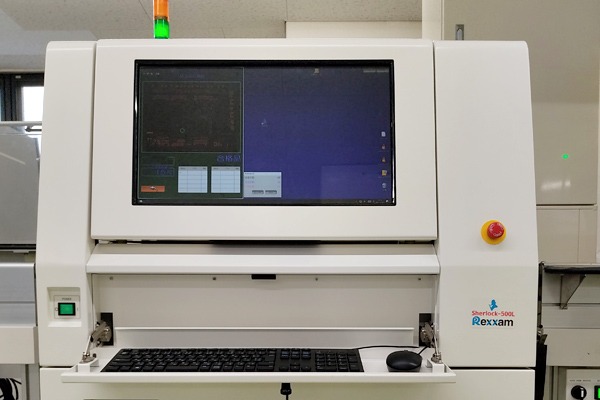

Rexxam製：Sherlock500L
部品の方向や有無などを検査する装置です。
リフロー

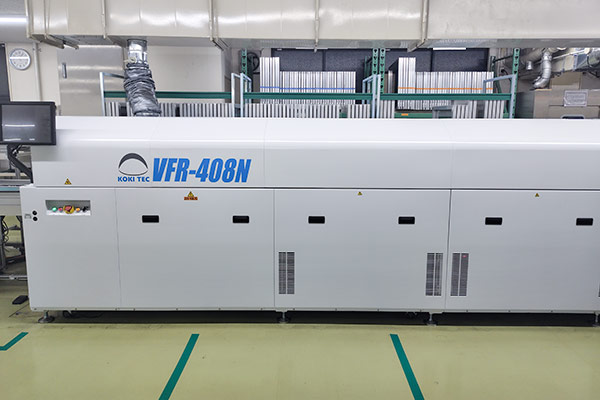

弘揮テック製：VFR-408
クリーム半田を溶かして、半田付けを行う装置。
外観検査装置(2022年11月更新)

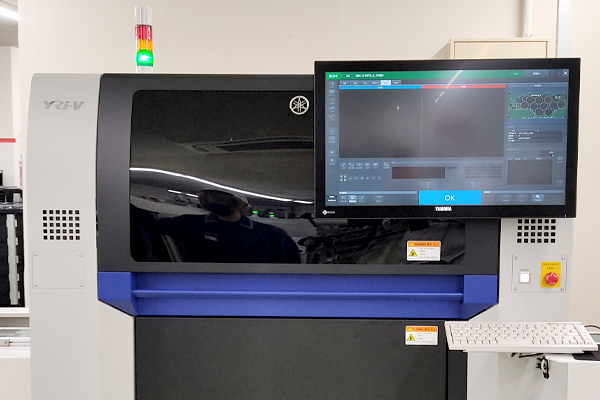

YAMAHA製：YRi-V
基板の部品実装後の半田状態・部品の方向などを検査する装置です。
コーティング装置

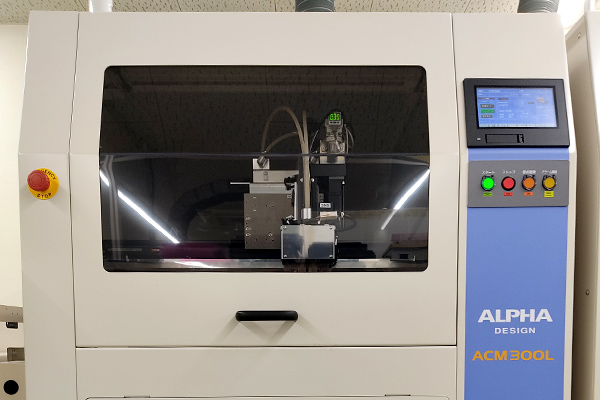

アルファデザイン製： ACM300L
基板を自動でコーティングする装置です。
当社で使用しているコーティング液は、以下の通りです。
サンヤハト：AY-L1503OB
設備一覧
SMT
| 名称 | 型式 | メーカー |
|---|---|---|
| 基板クリーナー | マジッククリーナー3D(L型) | ニックス |
| 印刷機 | YSP10 | YAMAHA |
| 印刷検査機 | Ysi-SP | YAMAHA |
| マウンタ | AIMEX Ⅲc | FUJI |
| リフロー前外観検査機 | Sherlock500L | Rexxam |
| リフロー | VFR-408 | 弘揮テック |
| 基板クリーナー | マジッククリーナー3D(M型) | ニックス |
| 印刷検査機 | Ysi-SP | YAMAHA |
| リフロー前外観検査機 | sherlock300I | Rexxam |
| リフロー | TNX25-307EM | タムラ製作所 |
| メタルマスク洗浄機 | SC-MB500L | SAWA |
| 自動倉庫 | ISM3600 | JUKI |
検査装置
| 名称 | 型式 | メーカー |
|---|---|---|
| 表面外観検査機 | YRi-V | YAMAHA |
| X線検査装置 | Quadra5 | Nordson dage |
| デジタルマイクロスコープ | RH-2000 | ハイロックス |
| 卓上外観検査① | U22XFDA-650 | マランツエレクトロニクス |
| 卓上外観検査② | M22XFDA-350 | マランツエレクトロニクス |
手実装
| 名称 | 型式 | メーカー |
|---|---|---|
| スプレーフラクサ(鉛フリー） | TSFK-350D | セイテック |
| 自動半田付け噴流槽(鉛フリー） | TW-350L | セイテック |
| 卓上噴流式半田槽(鉛フリー） | TD-H505S | 連取電機製作所 |
| ポイント噴流半田付け装置(鉛フリー） | ULTIMA-NEO-L | 弘輝テック |
| 基板分割機 | MAESTRO 4M | CAB |
リールカウンター
| 名称 | 型式 | メーカー |
|---|---|---|
| X線リールカウンター | HAWKEYE2000 | KnK |
コーティング
| 名称 | 名称 | メーカー |
|---|---|---|
| コーティングスプレー | ACM300L | アルファデザイン |
| コーティングスプレー検査装置 | ACI | アルファデザイン |
